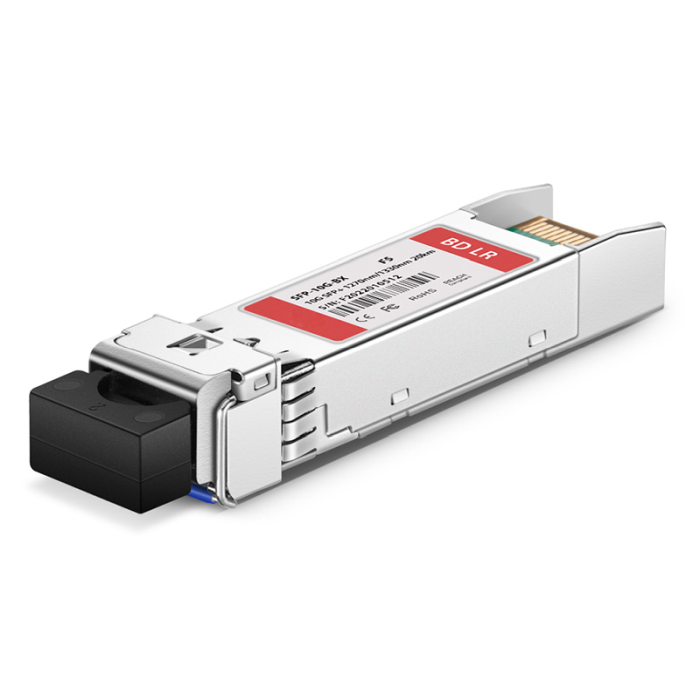

Set Modul Optic/Optical Transceiver SFP+ Datamaxx 10GBASE-BX WDM SM 10G 1270/1330nm LC BI-DI 20Km DDM/DOM RX-BS-42320/RX-BS-43220

SFP+ 10GBASE-BX BiDi 1330nm-TX/1270nm-RX 20km DOM Simplex LC/UPC SMF Optical Transceiver Module
Acest transceiver DFB 10Gigabit SFP+ 1270//1330nm este proiectat sa transmita si sa primeasca date optice prin fibra optica singlemode pentru o lungime a legaturii de 20km.
    Interfata electrica a modulului BIDI SFP+ LR este conforma cu specificatiile electrice SFI. Impedanta de intrare si iesire a receptorului emitatorului este de 100 Ohmi diferentiala. Liniile de date sunt cuplate intern la curent alternativ. Modulul asigura terminarea diferentiala si reduce conversia diferentiala in modul comun pentru terminarea semnalului de calitate si EMI scazut. SFI functioneaza de obicei peste 200 mm de material FR4 imbunatatit sau pâna la aproximativ 150 mm de FR4 standard cu un conector.
In directia de transmisie, modulul de emisie-receptie SFP+ receptioneaza un semnal electric de 10,3125Gb/s (rata de semnalizare) de la placa gazda ASIC / SERDES si converteste datele intr-un semnal optic prin driverul laser care controleaza dioda laser din subansamblul optic al transmitatorului (TOSA). O deschidere compatibila cu colectorul Transmite Disable (Tx_Dis) este furnizat. O logica "1" sau nicio conexiune pe acest pin va dezactiva transmiterea laserului. Un "0" logic pe acest pin asigura functionarea normala. Transmitatorul are o bucla interna de control automat al puterii (APC) pentru a asigura o iesire optica constanta a puterii pe variatiile de tensiune si temperatura de alimentare. Este prevazut un colector deschis compatibil cu defectul de transmisie (defectul T). TX_Fault este un contact de iesire al modulului care, atunci când este ridicat, indica faptul ca transmitatorul modulului a detectat o stare de defectiune legata de functionarea sau siguranta laserului. Contactul de iesire TX_Fault este un gol/colector deschis si trebuie tras pâna la Vcc_Host din gazda cu o rezistenta in intervalul 4,7-10 kΩ. TX_Disable este un contact de intrare a modulului. Atunci când TX_Disable este ridicat sau lasat deschis, iesirea transmitatorului modulului SFP+ se opreste. Acest contact trebuie tras pâna la VccT cu un rezistor cuprins intre 4,7 kΩ si 10 kΩ
Receptorul converteste datele optice seriale de 10Gbit/s in date electrice seriale PECL/CML. Este prevazuta o pierdere de semnal compatibila cu colectorul deschis. Rx_LOS când este ridicat indica un nivel al semnalului optic sub cel specificat in standardul relevant. Contactul Rx_LOS este o iesire deschisa a drenorului/colectorului si trebuie tras pâna la Vcc_Host in gazda cu o rezistenta in intervalul 4,7-10 kΩ sau cu o terminatie activa. Filtrarea sursei de alimentare este recomandata atât pentru emitator, cât si pentru receptor. Semnalul Rx_LOS este conceput ca o indicatie preliminara pentru sistemul in care este instalat SFP+ ca puterea semnalului receptionat este sub domeniul specificat. O astfel de indicatie indica de obicei cabluri neinstalate, cabluri rupte sau un transmitator dezactivat, defect sau oprit la capatul indepartat al cablului.
A 3-a capacitate functionala a modulului SFP+ este interfata seriala, I2C cu 2 fire. I2C este utilizat pentru ID-ul serial, diagnosticarea digitala si functiile de control al modulului. Interfata imbunatatita de monitorizare a diagnosticarii digitale permite accesul in timp real la dispozitiv, permitând monitorizarea puterii optice receptionate, a curentului de polarizare a laserului, a puterii de iesire optica laser etc.
